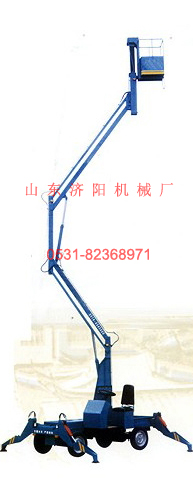

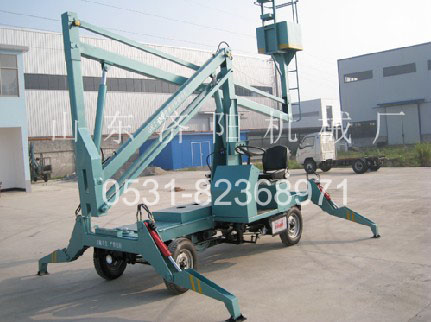

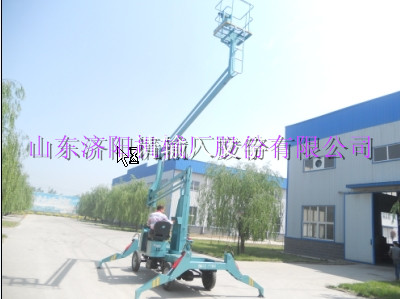

一、產品說明：曲臂式升降機是山東濟陽機械廠最新研制的高空作業設備，具有操作簡單體積小，重量輕，價格便宜，外形美觀、作業面積大、移動方便，特別是能夠跨越障礙物進行作業等優點、是理想的登高作業設備。廣泛應用與車站、碼頭、賓館大廳、倉庫、車間以及供電和建筑裝璜等部分需要高空作業的場合。
二、GTZ系列技術參數：
|
型號
|
GTZ-8
|
GTZ-9
|
|
整機尺寸
|
3250×1700×2800
|
3250×1700×2800
|
|
最大作業高度
|
10m
|
11m
|
|
最大離地高度
|
8.3m
|
9.3m
|
|
額定載荷
|
200kg
|
200kg
|
|
回轉角度
|
360°
|
360°
|
|
支腿
|
單獨可調
|
單獨可調
|
|
抗風力
|
≦6級
|
≦6級
|
|
駕駛速度
|
人工拖動
|
人工拖動
|
GKT系列技術參數：
|
型號
|
GKT-14
|
GKT-13
|
GKT-12
|
|
整機尺寸
|
5100*1800*3300
|
4800*1800*3200
|
4300*1700*3100
|
|
最大作業高度
|
14米
|
13m
|
12m
|
|
最大力度高度
|
12.3米
|
11.5m
|
3.5m
|
|
額定載荷
|
160kG
|
160KG
|
160KG
|
|
最大作業半徑
|
4.1米
|
3.8m
|
3.5m
|
|
回轉角度
|
360°
|
360°
|
360°
|
|
支腿
|
單獨可調
|
單獨可調
|
單獨可調
|
|
抗風力
|
≦6級
|
≦6級
|
≦6級
|
|
駕駛速度
|
20-40公里/小時
|
20-40公里/小時
|
20-40公里/小時
|
三、維修與保養
（1）完成作業后，平臺應恢復到停止狀態，切斷電源。
（2）此機應停放在室內，防止雨水侵蝕，導致電路不通。
（3）使用時，支腿、絲桿以及各臂之間的軸銷應經常加油，不用時請加足油，停放在室內。
（4）新啟用的平臺，首次工作滿2個月應更換一次，加油用具應潔凈，定期清洗油箱及吸油濾網。液壓油夏季用32#冬季用46#。
（5）發現油缸有漏油現象，應及時更換密封圈。
